工程结构转 BOM 结构

功能简介

在机构设计的工程(CAD)结构与电子设计的物料列表,通常可视为架BOM 的基础,本功能即为将 PLM 系统内的工程(CAD)结构或物料列表转换成 BOM 结构,此功能有助于让设计者可以快速建立 BOM,本功能除了第一版的 BOM 建置之外,亦可用将新版的工程(CAD)结构或物料列表转换为新版的 BOM 结构。

功能说明

> M-CAD

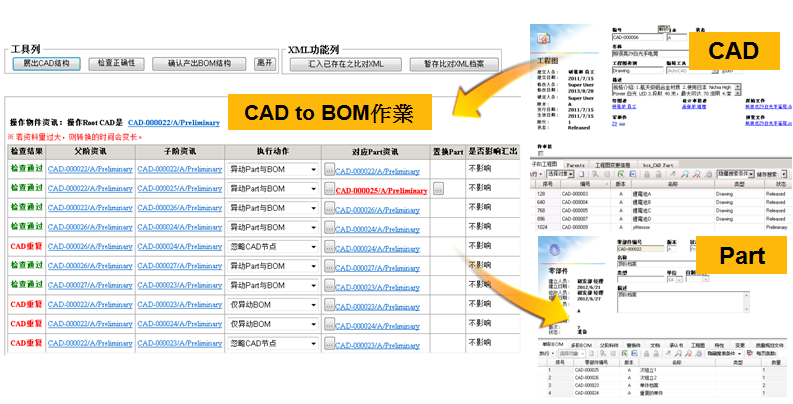

工程图(CAD)对象转换为零部件(Part)对象:
透过对应设定的画面,可设定工程图(CAD)与零部件(Part)的对应关系,设定完成后可执行转换作业,系统会将工程图(CAD)与零部件(Part)建立关联。可以在转换的时机插入程序代码,填入默认字段以及领号规则。

工程(CAD)结构转换为 BOM 结构:
若顶阶的工程图(CAD)原本即有对应的 BOM 结构,则系统会预先抓多阶 BOM 出来做为调整的基础。用户可以挑选本次欲转换的工程图(CAD)结构,并透过程序代码将工程图(CAD)结构上的信息带到 BOM 结构中,并且补上 BOM 序号信息。

> E-CAD
电子工程图(ECAD)物料列表转换为零部件(Part)列表与 BOM 结构:
透过对应设定的画面,可设定电子工程图(ECAD)物料列表与零部件(Part)的对应关系,设定完成后可执行转换作业,系统会将电子工程图(ECAD)的物料清单转换新增成零部件(Part)列表与对应的BOM 结构,并可以在转换的时机插入程序代码,填入默认字段以及领号规则。

实施效益

> 节省设计人员架 BOM 与领料号的时间,避免人工架 BOM 的作业疏失。

> 协助设计者进行旧 BOM 与新工程(MCAD)结构的比对,有助于分析前后差异。

> 支持 ECAD 的物料清单转换架 BOM,降低人工架 BOM 的作业时程与作业疏失。
