功能简介

对于设计单位的用户，大部分的时效都是使用CAD工具进行设计及绘图工作，因此针对CAD工具栏集成，可让用户在不离开CAD的环境下，直接操作图面的签入及签出功能、及图档查询。另外在设计的过程建立的产品结构及属性数据，也可透过结构转换工具可直接将图面设计的数据转换成产品用料结构表(BOM)，同时建立料件与图面之关联性。经常使用的设计工具包含：

> 机构设计工具 - Inventor集成

> 机构设计工具 - AutoCAD集成

> 机构设计工具 - SolidWorks集成

> 机构设计工具 - SolidEdge集成

> 机构设计工具 - UG NX集成

> 机构设计工具 - PTC Creo集成

> 机构设计工具 - PTC Wildfire集成

> 机构设计工具- DS CATIA集成

> 电子设计工具 - Altium Designer集成

> 电子设计工具- Cadence Capture CIS集成

功能说明

> 图面签出或签入于Aras Innovator系统

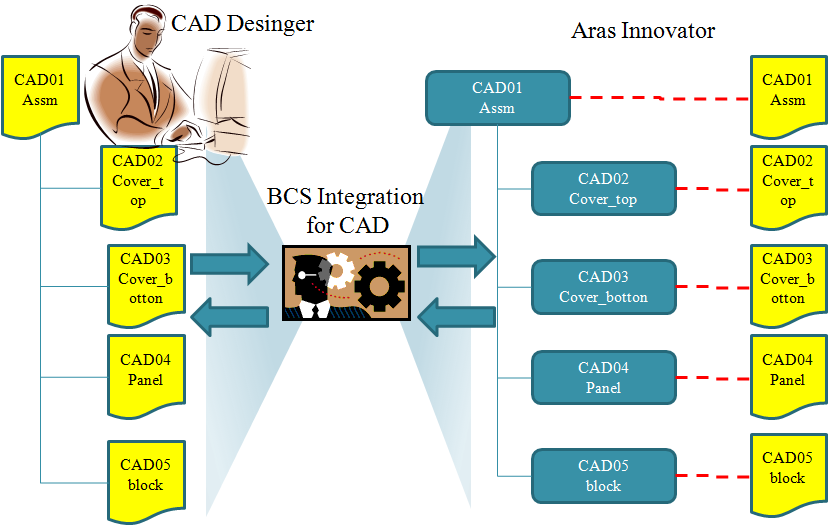

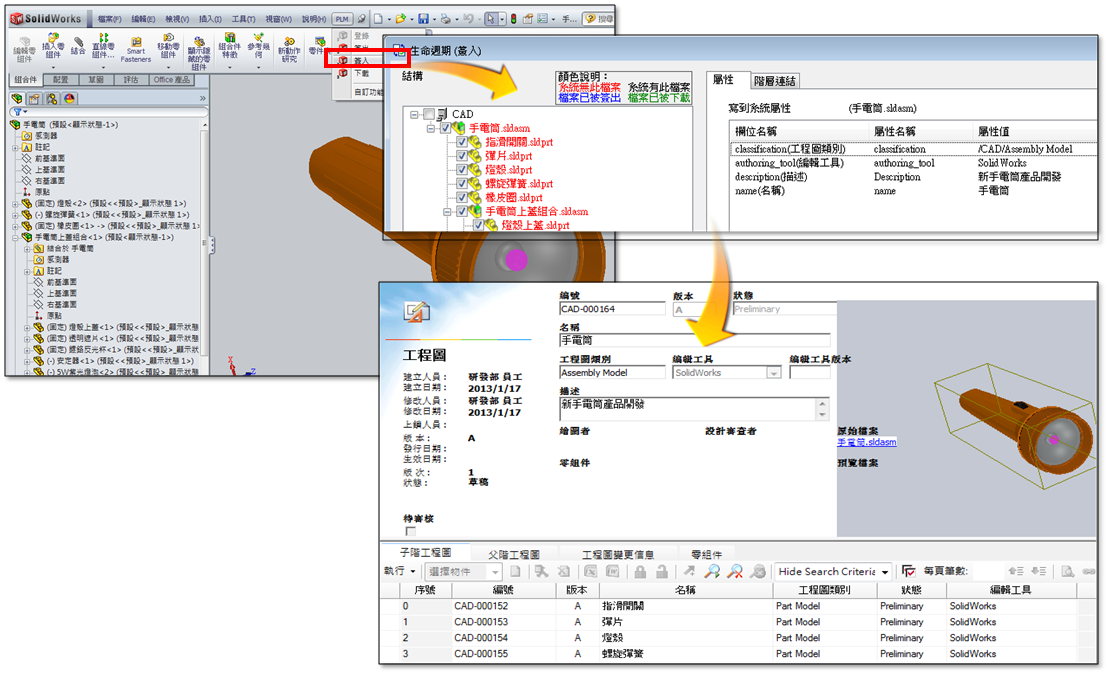

使用端以CAD集成工具直接将打开中的图面与图面阶层结构信息新建(签入上传)到Innovator系统CAD对象，并可在集成工具中直接搜寻Innovator系统中的CAD对象，并将其下载(签出编修)编辑。

> 同步CAD图面与Aras Innovator系统CAD对象相对应的特定属性
可在CAD集成工具将图面的特定属性(单一图面如档名、料号、图名、描述…)与Innovator系统中相对应对象类型(如CAD)的字段纲要做数据的双向同步。

实施效益

> 图面档案集中管理，并以系统控管编修历程的版本，提高图面的查询使用率，并降低发生参考图面不正确的版本引用或不慎覆写的错误。

> CAD属性(参数)数据同步集成，避免人为作业重复输入工作或信息不一致的错误发生。

> 设计人员可保持原CAD使用环境与习惯，减化图面纳管的操作程序，降低作业冲击。
